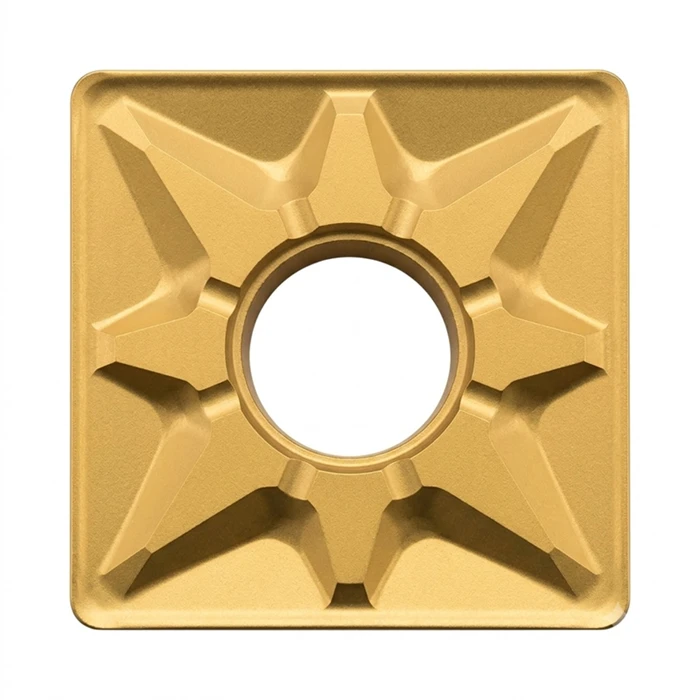

CNC karbīda virpošanas ieliktņi nerūsējošā tērauda apstrādei
Mūsu ISO standarta CNC karbīda virpošanas ieliktņi ir īpaši izstrādāti augstas -efektivitātes nerūsējošā tērauda apstrādei. Izgatavoti no augstākās kvalitātes īpaši-smalkiem volframa karbīda substrātiem un progresīvas PVD pārklājuma tehnoloģijas, šie ieliktņi nodrošina izcilu nodilumizturību, karstumizturību un izcilu griešanas veiktspēju nepārtrauktas un pārtrauktas griešanas apstākļos.
Šie ieliktņi ir pieejami SNMG, TNMG, VNMG un WNMG ģeometrijās, un tos plaši izmanto ārējai virpošanai, rupjai apstrādei, pus{0}}apdarei un apdarei CNC virpās.
Mūsu ieliktņi, kas paredzēti ilgam instrumenta kalpošanas laikam, stabilai skaidu kontrolei un izcilai izmēru precizitātei, palīdz ražotājiem palielināt produktivitāti, vienlaikus samazinot apstrādes izmaksas.
CNC karbīda virpošanas ieliktņi ir mehāniski piestiprināti pie virpošanas instrumenta turētāja. CNC apstrādes laikā rotējošais apstrādājamais priekšmets saskaras ar ieliktņa precīzi noslīpēto{1}}griezējmalu.
Asā griešanas mala noņem lieko materiālu ar bīdes deformāciju. Šķembu lauzēja ģeometrija saritina un sadala skaidas mazākos segmentos, novēršot skaidu sapīšanu un uzlabojot apstrādes drošību.
Tikmēr PVD pārklājums samazina berzi starp ieliktni un sagatavi, samazinot griešanas temperatūru un aizsargājot karbīda pamatni no nodiluma. Tas nodrošina ilgāku instrumenta kalpošanas laiku, augstāku griešanas stabilitāti un izcilu apstrādes precizitāti.
Tehniskie parametri
|
Forma |
Modelis |
L |
IC |
S |
d |
Re |
CM7115A |
CM7125A |
CM7215 |
|
SNMG |
SNMG090304 |
9 |
9.525 |
3.18 |
3.81 |
0.4 |
● |
● |
● |
|
SNMG |
SNMG090308 |
9 |
9.525 |
3.18 |
3.81 |
0.8 |
● |
● |
● |
|
SNMG |
SNMG120404 |
12 |
12.7 |
4.76 |
5.16 |
0.4 |
● |
● |
● |
|
SNMG |
SNMG120408 |
12 |
12.7 |
4.76 |
5.16 |
0.8 |
● |
● |
● |
|
SNMG |
SNMG120412 |
12 |
12.7 |
4.76 |
5.16 |
1.2 |
● |
● |
● |
|
SNMG |
SNMG120416 |
12 |
12.7 |
4.76 |
5.16 |
1.6 |
● |
● |
● |
|
SNMG |
SNMG150608 |
15 |
15.875 |
6.35 |
6.35 |
0.8 |
● |
● |
● |
|
SNMG |
SNMG150612 |
15 |
15.875 |
6.35 |
6.35 |
1.2 |
● |
● |
● |
|
SNMG |
SNMG150616 |
15 |
15.875 |
6.35 |
6.35 |
1.6 |
● |
● |
● |
|
SNMG |
SNMG190608 |
19 |
19.05 |
6.35 |
7.94 |
0.8 |
● |
● |
● |
|
SNMG |
SNMG190612 |
19 |
19.05 |
6.35 |
7.94 |
1.2 |
● |
● |
● |
|
SNMG |
SNMG190616 |
19 |
19.05 |
6.35 |
7.94 |
1.6 |
● |
● |
● |
|
TNMG |
TNMG160404 |
16 |
9.525 |
4.76 |
3.81 |
0.4 |
● |
● |
● |
|
TNMG |
TNMG160408 |
16 |
9.525 |
4.76 |
3.81 |
0.8 |
● |
● |
● |
|
TNMG |
TNMG160412 |
16 |
9.525 |
4.76 |
3.81 |
1.2 |
● |
● |
● |
|
TNMG |
TNMG220408 |
22 |
12.7 |
4.76 |
5.16 |
0.8 |
● |
● |
● |
|
TNMG |
TNMG220412 |
22 |
12.7 |
4.76 |
5.16 |
1.2 |
● |
● |
● |
|
TNMG |
TNMG220416 |
22 |
12.7 |
4.76 |
5.16 |
1.6 |
● |
● |
● |
|
VNMG |
VNMG160404 |
16 |
9.525 |
4.76 |
3.81 |
0.4 |
● |
● |
● |
|
VNMG |
VNMG160408 |
16 |
9.525 |
4.76 |
3.81 |
0.8 |
● |
● |
● |
|
WNMG |
WNMG06T304 |
6 |
9.525 |
3.97 |
3.81 |
0.4 |
● |
● |
● |
|
WNMG |
WNMG06T308 |
6 |
9.525 |
3.97 |
3.81 |
0.8 |
● |
● |
● |
|
WNMG |
WNMG06T312 |
6 |
9.525 |
3.97 |
3.81 |
1.2 |
● |
● |
● |
|
WNMG |
WNMG060404 |
6 |
9.525 |
4.76 |
3.81 |
0.4 |
● |
● |
● |
|
WNMG |
WNMG060408 |
6 |
9.525 |
4.76 |
3.81 |
0.8 |
● |
● |
● |
|
WNMG |
WNMG060412 |
6 |
9.525 |
4.76 |
3.81 |
1.2 |
● |
● |
● |
|
WNMG |
WNMG080404 |
8 |
12.7 |
4.76 |
5.16 |
0.4 |
● |
● |
● |
|
WNMG |
WNMG080408 |
8 |
12.7 |
4.76 |
5.16 |
0.8 |
● |
● |
● |
|
WNMG |
WNMG080412 |
8 |
12.7 |
4.76 |
5.16 |
1.2 |
● |
● |
● |
