ER Collet Chuck ar UM uzgriezniir augstas -precizitātes CNC instrumentu turētājs, kas paredzēts ER uztvērēju drošai nostiprināšanai frēzēšanas, urbšanas, rīvēšanas, urbšanas un vītņošanas pielietojumos. Izgatavots no augstākās kvalitātes leģētā tērauda un rūdīts, izmantojot progresīvu termisko apstrādi, šī ER spīles patrona nodrošina izcilu stingrību, izcilu koncentriskumu un izcilu vibrācijas pretestību lielai-apstrādei.
UM uzgriežņu dizains nodrošina palielinātu iespīlēšanas spēku, vienlaikus samazinot vibrāciju un uzlabojot instrumenta stabilitāti, padarot to ideāli piemērotu precīzās apstrādes centriem, CNC frēzmašīnām, CNC virpām un ātrgaitas{0}}ražošanas vidēm. ER sistēma ir balstīta uz plaši pieņemto DIN 6499 standartu, kas nodrošina savietojamību ar standarta ER uztvērējiem uz parastajām darbgaldu platformām.
Produkta apraksts
Produkta nosaukums:ER Collet Chuck ar UM uzgriezni
Materiāls: augstas kvalitātes{0}}leģētais tērauds
Cietība: HRC 56-60
Standarts: DIN 6499 savietojams
Precizitāte: mazāka vai vienāda ar 0,003 mm Izskrējiens (pie 3 D)
Balansēšana: G2,5 / 25 000 RPM (pēc izvēles pieejama lielāka ātruma balansēšana{3}})
Virsmas apstrāde: precīzi slīpēts un pret{0}}korozijas pārklājums
Dzesēšanas šķidruma veids: pieejams caur dzesēšanas šķidrumu un ārējais dzesēšanas šķidrums
Konusveida veidi:
BT30
BT40
BT50
SK40
SK50
CAT40
CAT50
HSK sērija
ER izmēri:
ER16
ER20
ER25
ER32
ER40
ER50

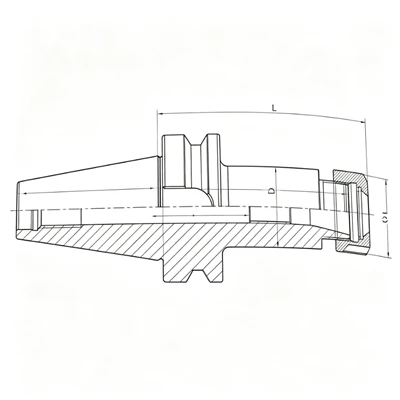

Tehniskie parametri
|
Izmērs |
D (mm) |
D1 (mm) |
L (mm) |
Ietilpība (mm) |
|
BT30-ER16UM-70 |
28 |
32 |
70 |
1-10 |
|
BT30-ER20UM-70 |
34 |
35 |
70 |
1-13 |
|
BT30-ER25-70 |
42 |
42 |
70 |
2-16 |
|
BT30-ER32-70 |
40 |
50 |
70 |
3-26 |
|
BT30-ER40-70 |
50 |
63 |
70 |
1-10 |
|
BT30-ER16UM-100 |
28 |
32 |
100 |
1-13 |
|
BT30-ER20UM-100 |
34 |
35 |
100 |
2-16 |
|
BT30-ER25-100 |
42 |
42 |
100 |
2-20 |
|
BT30-ER32-100 |
40 |
50 |
100 |
3-26 |
|
BT40-ER16UM-70 |
28 |
32 |
70 |
1-10 |
|
BT40-ER20UM-70 |
34 |
35 |
70 |
1-13 |
|
BT40-ER25-70 |
42 |
42 |
70 |
2-16 |
|
BT40-ER32-70 |
50 |
50 |
70 |
2-20 |
|
BT40-ER40-80 |
50 |
63 |
80 |
3-26 |
|
BT40-ER16UM-100 |
28 |
32 |
100 |
1-10 |
|
BT40-ER20UM-100 |
34 |
35 |
100 |
1-13 |
|
BT40-ER25-100 |
42 |
42 |
100 |
2-16 |
|
BT40-ER32-100 |
50 |
50 |
100 |
2-20 |
|
BT40-ER40-100 |
50 |
63 |
100 |
3-26 |
|
BT40-ER16UM-160 |
28 |
32 |
160 |
1-10 |
|
BT40-ER20UM-160 |
34 |
35 |
160 |
1-13 |
|
BT40-ER25-160 |
42 |
42 |
160 |
2-16 |
|
BT40-ER32-160 |
50 |
50 |
160 |
2-20 |
|
BT40-ER40-160 |
50 |
63 |
160 |
3-26 |
|
BT40-ER16UM-200 |
28 |
32 |
200 |
1-10 |
|
BT40-ER20UM-200 |
34 |
35 |
200 |
1-13 |
|
BT40-ER25-200 |
42 |
42 |
200 |
2-16 |
|
BT40-ER32-200 |
50 |
50 |
200 |
2-20 |
|
BT40-ER40-200 |
50 |
63 |
200 |
3-26 |
|
BT50-ER16UM-70 |
28 |
32 |
70 |
1-10 |
|
BT50-ER20UM-70 |
34 |
35 |
70 |
1-13 |
|
BT50-ER25-70 |
42 |
42 |
70 |
2-16 |
|
BT50-ER32-70 |
40 |
50 |
70 |
2-20 |
|
BT50-ER40-80 |
63 |
63 |
80 |
3-26 |
|
BT50-ER50-100 |
64 |
78 |
100 |
6-34 |
|
BT50-ER16UM-100 |
28 |
32 |
100 |
1-10 |
|
BT50-ER20UM-100 |
34 |
35 |
100 |
1-13 |
|
BT50-ER25-100 |
42 |
42 |
100 |
2-16 |
|
BT50-ER32-100 |
50 |
50 |
100 |
2-20 |
|
BT50-ER40-100 |
63 |
63 |
100 |
3-26 |
|
BT50-ER16UM-160 |
28 |
32 |
160 |
1-10 |
|
BT50-ER20UM-160 |
34 |
35 |
160 |
1-13 |
|
BT50-ER25-160 |
42 |
42 |
160 |
2-16 |
|
BT50-ER32-160 |
50 |
50 |
160 |
2-20 |
|
BT50-ER40-160 |
63 |
63 |
160 |
3-26 |
|
BT50-ER16UM-200 |
28 |
32 |
200 |
1-10 |
|
BT50-ER20UM-200 |
34 |
35 |
200 |
1-13 |
|
BT50-ER25-200 |
42 |
42 |
200 |
2-16 |
|
BT50-ER32-200 |
50 |
50 |
200 |
2-20 |
|
BT50-ER40-200 |
63 |
63 |
200 |
3-26 |
|
BT50-ER25-250 |
42 |
42 |
250 |
2-16 |
|
BT50-ER32-250 |
50 |
50 |
250 |
2-20 |
|
BT50-ER40-250 |
63 |
63 |
250 |
3-26 |
|
BT50-ER25-300 |
42 |
42 |
300 |
2-16 |
|
BT50-ER32-300 |
50 |
50 |
300 |
2-20 |
|
BT50-ER40-300 |
63 |
63 |
300 |
3-26 |
|
BT60-ER32-100 |
50 |
50 |
100 |
2-20 |
|
BT60-ER40-100 |
63 |
63 |
100 |
3-26 |
|
BT60-ER50-100 |
64 |
78 |
100 |
6-34 |
|
BT60-ER32-160 |
50 |
50 |
160 |
2-20 |
|
BT60-ER40-160 |
63 |
63 |
160 |
3-26 |
|
BT60-ER50-160 |
64 |
78 |
160 |
6-34 |
